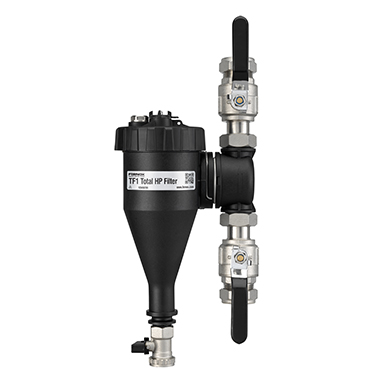

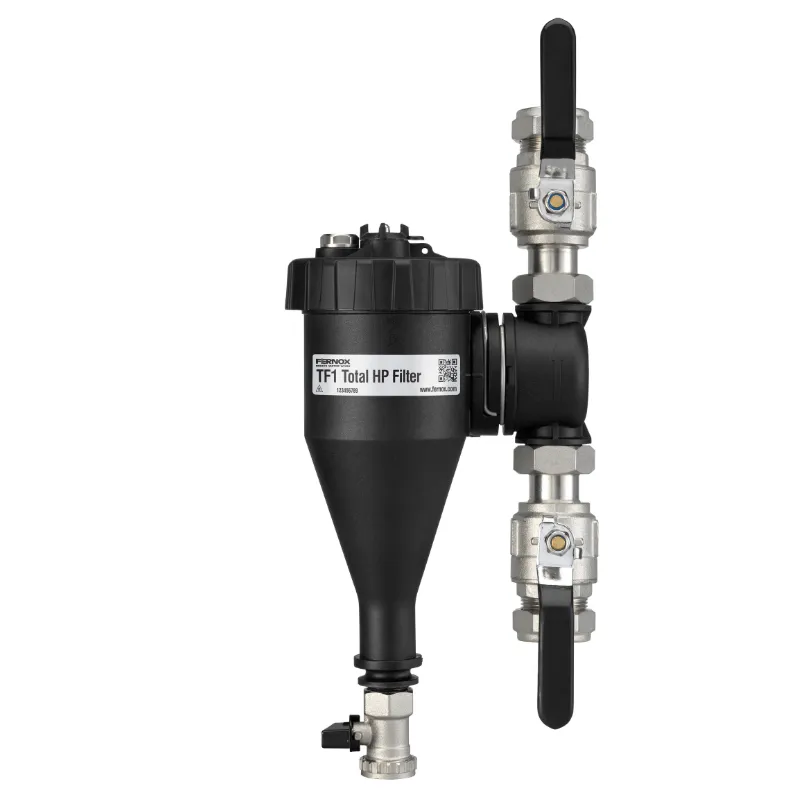

Le filtre Fernox TF1 Total HP combine un tamis intégré de 400 microns et un puissant aimant en néodyme pour capturer les boues magnétiques et les débris non magnétiques, tout en maintenant les débits élevés nécessaires au fonctionnement efficace et fiable de la pompe à chaleur.
Il s’adapte aux tuyauteries verticales et horizontales, se nettoie en quelques minutes et ne restreint en rien le débit.
| Code Produit | Type et Taille de Fixation | Fiche Technique du Produit (PDF) |
|---|---|---|
| 62805 | ||
| 62803 |
Le filtre TF1 Total HP est fabriqué à partir d’un polymère renforcé de verre à haute résistance, offrant une excellente résistance à l’hydrolyse, à la contrainte et à l’abrasion. Le polymère est compatible avec les glycols et les additifs du système, et convient parfaitement aux pompes à chaleur et aux systèmes de chauffage central modernes.
Conçu pour répondre aux exigences des systèmes de pompes à chaleur, le filtre TF1 Total HP garantit une perte de charge minimale tout en conservant une efficacité de collecte élevée. Les voies d’écoulement internes, la maille en acier inoxydable, l’ensemble magnétique et la zone de faible débit ont tous été conçus pour permettre au filtre de capturer toute une gamme de contaminants du système, sans pour autant affecter le reste du système de chauffage.
Le filtre TF1 Total HP utilise une gamme de composants de haute qualité qui garantissent des performances optimales. Toutes les vannes d’isolement à passage intégral sont conçues pour permettre aux utilisateurs de les actionner facilement à la main, tout en offrant un raccordement sûr au système et un point d’entretien robuste. L’aimant est fabriqué à partir de néodyme de qualité supérieure, ce qui permet un taux de capture très efficace, ainsi qu’un média filtrant en maille robuste qui garantit un niveau de rétention continu et constant.
Le filtre TF1 Total HP peut être raccordé directement à la tuyauterie à l’aide des raccords de vanne en laiton à passage intégral fournis. Le filtre TF1 Total HP peut être installé dans l’une des 24 orientations possibles grâce à son mécanisme d’entrée/sortie unique.
Ce filtre en ligne de pointe combine une maille intégrée de 400 microns avec des assemblages magnétiques spécialement conçus pour capturer les contaminants magnétiques et non magnétiques, en les retenant en toute sécurité à l’intérieur de l’unité pour un retrait facile.
Le filtre TF1 peut être installé sur une tuyauterie verticale ou horizontale, conformément au sens d’écoulement indiqué par la flèche sur le collecteur. Pour des performances optimales, il est recommandé d’installer le filtre sur le retour vers la source de chaleur, avec la possibilité de l’incliner jusqu’à 45° par rapport à la verticale lorsque l’espace ou la hauteur est limité.
Fluides compatibles :
Eau
Solutions de glycol inhibées
Gamme de produits chimiques Fernox / Additifs pour systèmes
Pourcentage maximal de glycol – 50 %
KV – 6,33
Débit maximal – 50 L/min
Pression de service maximale – 3 bars
Température de service maximale – 100 °C
Taux de rétention – Jusqu’à 100 % des contaminants du système
Principe de fonctionnement :
L’eau contaminée pénètre dans le filtre via le collecteur, entraînant avec elle divers débris et particules en suspension. Ces débris, y compris les impuretés ferreuses telles que la magnétite, passent à travers le collecteur et dans le corps principal du filtre.
Le filtre TF1 Total HP utilise une combinaison de filtration par mailles et par hydrocyclone. Un hydrocyclone est un dispositif statique qui applique une force centrifuge à un mélange liquide afin de favoriser la séparation des particules.
Ce processus convertit la vitesse du liquide entrant en mouvement rotatif. Lorsque l’eau pénètre dans le filtre, elle tourne autour et descend le long de la chicane interne, entraînant les particules avec elle. La géométrie interne du filtre crée une zone à faible débit à la base, où les particules les plus lourdes se déposent.
Les voies d’écoulement à l’intérieur du filtre TF1 Total HP ont été optimisées pour maximiser la filtration des contaminants magnétiques et non magnétiques.
Lorsque l’eau s’écoule à travers la chicane interne, la magnétite est capturée par un puissant aimant en néodyme, tandis que le tamis intégré retient les particules non magnétiques. La zone de faible débit au fond du filtre favorise davantage la sédimentation des particules, améliorant ainsi l’efficacité globale de la collecte et permettant à l’eau propre de sortir du filtre.

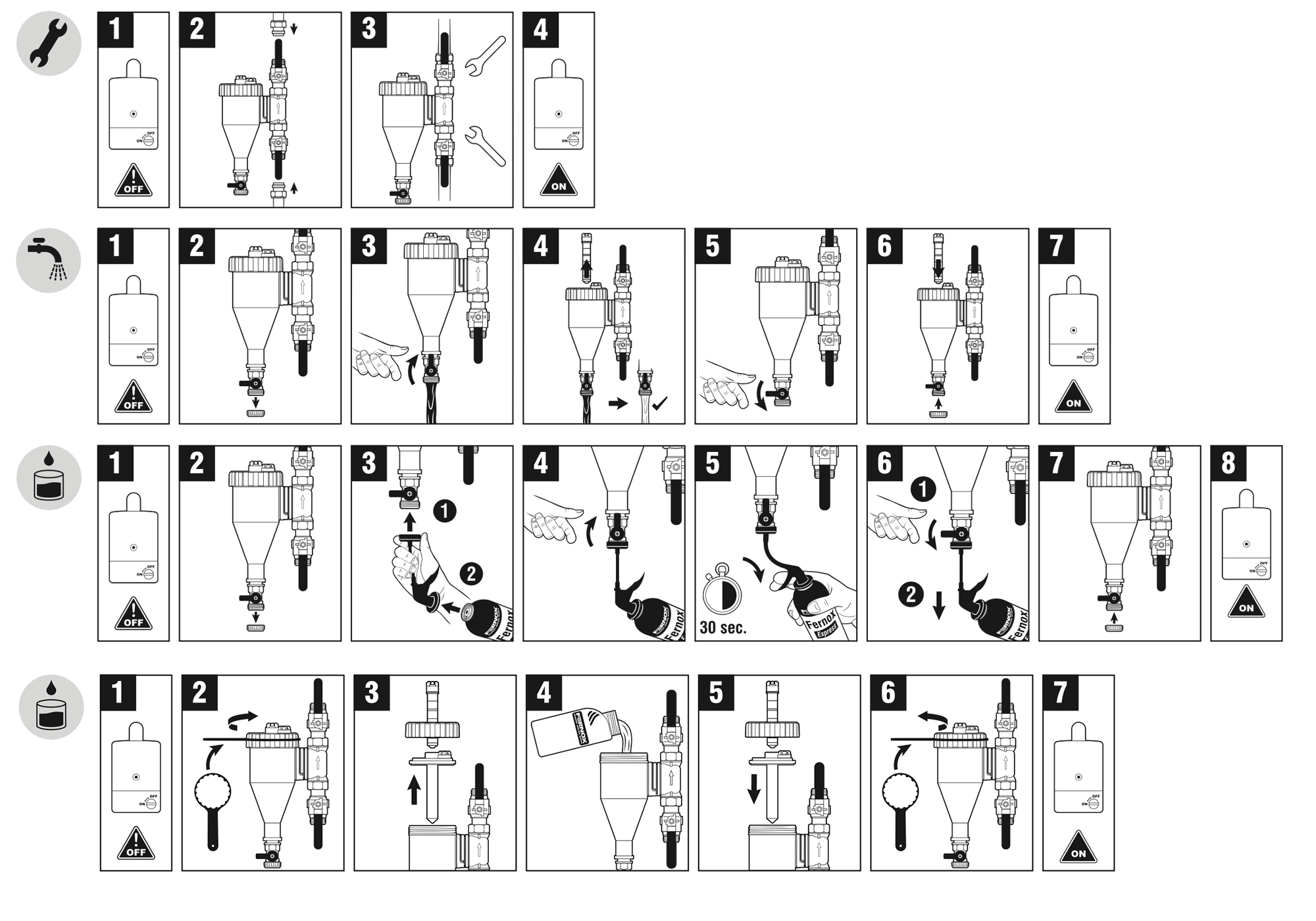

Les débris collectés à l’intérieur du filtre peuvent être évacués en retirant l’aimant de son étui et en ouvrant la vanne de vidange. Ce processus est décrit dans le guide de nettoyage et peut être effectué sans démonter le filtre.
Corps du filtre – Polymère technique chargé de verre
Collecteur – Polymère technique chargé de verre
Vanne de vidange – Laiton nickelé
Vannes d’isolement – Laiton nickelé
Circlip – Acier inoxydable
Joints et rondelles – EPDM
Maille de 400 microns – Acier inoxydable (d’autres tailles de mailles sont disponibles)
Comme pour tous les produits magnétiques, si vous portez un dispositif cardiaque implanté, vous devez toujours faire preuve d’une prudence particulière lors de la manipulation de tout filtre magnétique.
Emballé individuellement, avec mode d’emploi inclus. Aucune exigence particulière en matière de stockage.
| Code Produit | Type et Taille de Fixation | Code-barres de l'Unité Unique | Dimensions d'un seul élément (hauteur x largeur x profondeur) | Code-barres du carton d'emballage (ITF) | Dimensions du carton d'emballage (hauteur x largeur x profondeur) |
|---|---|---|---|---|---|
| 62805 | |||||
| 62803 |
