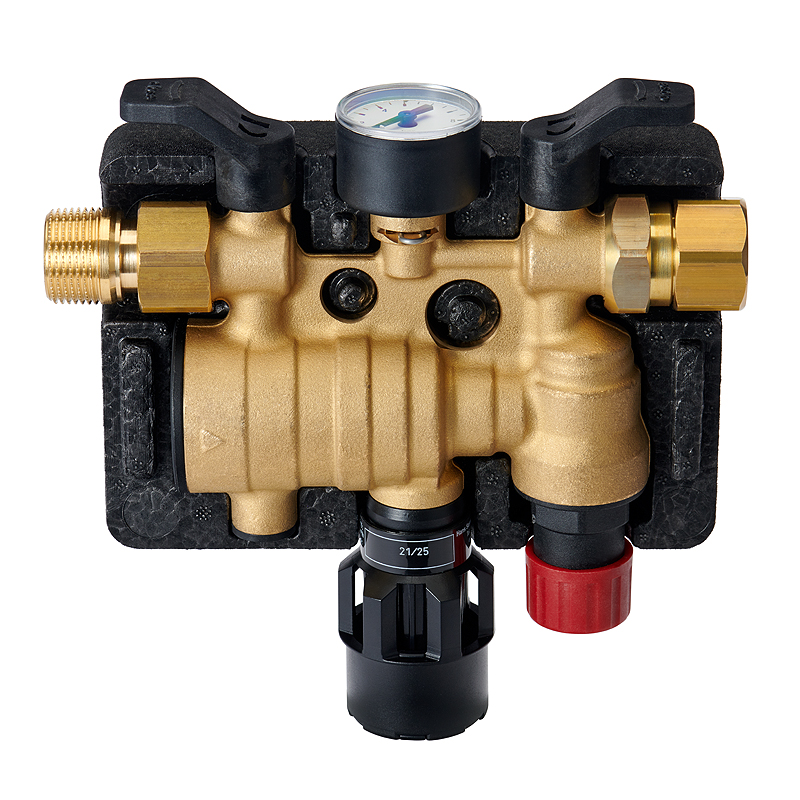

La Fernox FD1 CombiValve est un dispositif de remplissage entièrement intégré pour les systèmes de chauffage non ventilés (sous pression). Elle permet un remplissage automatique tout en assurant une prévention des refoulements conformément à la norme EN 1717, protégeant ainsi l’eau potable contre toute contamination jusqu’à la catégorie de fluide 3. L’unité comprend un dispositif anti-refoulement de type CA (classe « a »), un réducteur de pression, un bac collecteur, un filtre, un manomètre, des vannes d’isolement (entrée et sortie) et un bouchon de manomètre.
L’unité doit être montée sur un tuyau horizontal avec l’entonnoir de vidange orienté verticalement vers le bas. La conduite de raccordement doit être conçue de manière à éviter toute stagnation et donc être raccordée directement à un tuyau d’écoulement, dont la longueur est limitée à 2-5 diamètres nominaux (selon la norme DIN 1988-600). Rincez le système avant l’installation. Installez-le dans un endroit sec, à l’abri du gel et bien ventilé. Assurez-vous que tout tuyau d’évacuation installé sous le bac de réception est conforme à la norme EN 12056 et dispose d’une capacité suffisante. Pour garantir des performances durables, installez un filtre à eau potable après le compteur d’eau et avant la vanne combinée FD1, conformément à la norme EN 13443-1.
Pour les instructions d’installation et d’entretien, veuillez consulter le manuel.
La vanne combinée Fernox doit être inspectée au moins une fois par an, comme spécifié dans la norme EN 806-5. Il est fortement recommandé de conclure un contrat d’entretien avec un installateur qualifié.
Remarque : nettoyez les composants internes uniquement à l’eau froide et propre.
Boîtier en laiton pressé à chaud. Toutes les pièces en contact avec l’eau sont conformes aux directives KTW.
Raccords : 3/4” BSP mâle (entrée) et 3/4” BSP femelle (sortie)
Limites de fonctionnement :
– Plage de réglage de la pression (bar) : 1 – 5
– Réglage d’usine (bar) : 1,5
– Pression de service max. (bar) : 10
– Température d’entrée max. (°C) : 30
– Débit (L/h) : 1 200 à Δp 1,5 bar
Dimensions du produit :
– Longueur de l’appareil (mm) : 197
– Hauteur de l’appareil (mm) : 188
– Du centre du raccordement au sommet de l’appareil (mm) : 48
– Du centre du raccordement au bas de l’appareil (mm) : 138
Emballé individuellement. Stocker dans un endroit sec.
